*Допускается отклонение фактического веса от расчетного (указан в таблице) согласно требований ГОСТ 19903-2015, ГОСТ 10704-91
** Завод оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики

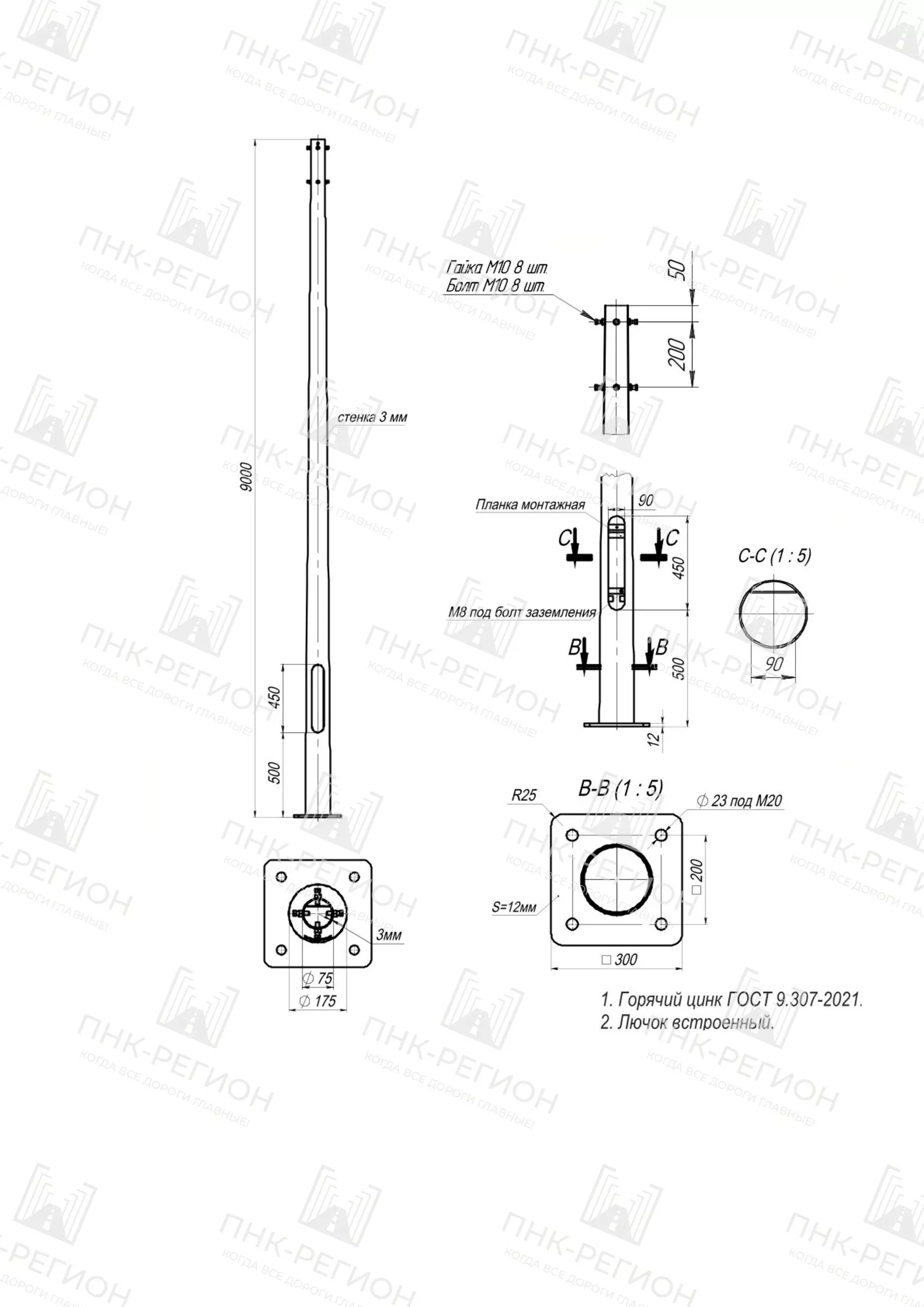

НФК-9,0-02 — несиловая фланцевая круглоконическая конструкция, предназначенная для установки осветительных приборов в системах наружного освещения. Применяется на улицах, автомобильных дорогах и общественных пространствах при подземном подводе питающего кабеля.
Корпус выполняется из листовой стали и имеет коническую форму с равномерным сужением к верхней части. Такое исполнение снижает воздействие ветровых нагрузок и повышает устойчивость конструкции за счёт смещённого центра тяжести. Используется один продольный сварной шов, обеспечивающий прочность и геометрическую стабильность.
Размещение проводов СИП, а также монтаж рекламных или иных дополнительных элементов на несиловой конструкции не допускаются.
Производство и монтаж
Изготовление осуществляется методом формовки стального листа толщиной 3–4 мм с последующей сваркой, приваркой фланца и подготовкой посадочного места под кронштейн. После механической обработки изделие проходит антикоррозийную защиту методом горячего цинкования.
Установка выполняется фланцевым способом на закладную деталь фундамента. Крепление производится на уровне земли при помощи метизов, что упрощает демонтаж или замену без повреждения бетонного основания.
- Фланцевый тип установки
- Подземный ввод кабеля
- Совместимость с различными кронштейнами
Покрытие, комплектация и стоимость
Цинковое покрытие защищает поверхность от коррозии и обеспечивает длительный срок эксплуатации без необходимости дополнительного обслуживания. По согласованию возможна порошковая окраска в выбранный цвет по каталогу RAL.
Комплектация формируется в зависимости от проекта и может включать закладную деталь фундамента, крепёжные элементы, кронштейн, светильники и декоративный цоколь.
Стоимость определяется техническими параметрами и выбранной комплектацией. Расчёт выполняется по заявке.
|
Размер верха d, мм
|
75 |
|
Размер основания D, мм
|
185 |
|
Габарит фланца, мм
|
320 |
|
Высота надземной части, м
|
9 |
|
Высота подземной части, м
|
2 |
|
Максимальное горизонтальное усилие, P, кг
|
Фланцевая |
|
Номинальный диаметр резьбы крепежных изделий
|
М20 |
|
Межосевое расстояние крепежных деталей во фланце, мм
|
230 |
|
Тип опоры
|
Несиловая |
|
Способ установки
|
Фланцевая |
|
Тип ствола опоры
|
Круглоконическая |
Компания ООО "ПНК-Регион" осуществляет доставку продукции по России и СНГ, также возможен самовывоз.
Вся продукция поставляется в заводской упаковке, с паспортами и сертификатами качества.
Возможна отгрузка в день оплаты - точные условия уточняйте у менеджера.
Для того, чтобы узнать цену интересующих вас товаров, свяжитесь с нами по указанным контактам или направьте обращение через форму на сайте, и мы оперативно произведем расчет стоимости.
